变频电机
产品名称：YPY系列印刷机专用水、墨辊变频电机 |
|
| 规格： |
|
| 功能与用途： | |
| 产品说明书下载 |  |
YPYE系列印刷机专用变频主电机YYE系列印刷机专用升、收纸制动电机
- 产品概述
- 技术参数
- 安装尺寸
YPY系列印刷机械专用变频调速三相异步电动机
YPYM系列印刷机械墨辊专用变频调速三相异步电动机
YPYS系列印刷机械水辊专用变频调速三相异步电动机
YPYS、YPYM系列电动机是印刷机械水辊、墨棍专用变频调速三相异步电动机，具有优良的低频特性和较硬的M-S曲线，满足了印刷机械水辊、墨辊运行的特殊要求。
YPY系列电机可以与减速机配套供应，所配减速机具有质量可靠，运行噪声低等优点。减速机速比有43、121、222及其他速比。

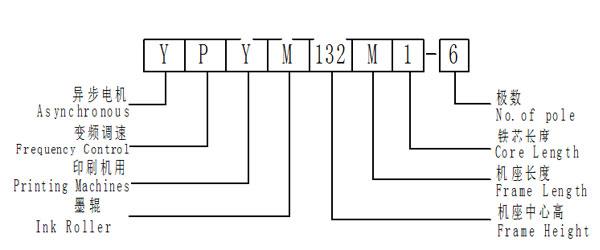

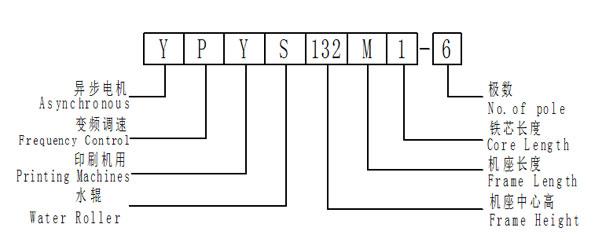

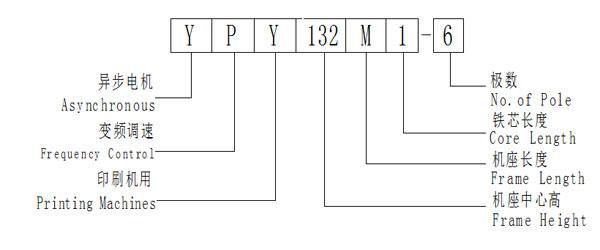

YPY型号说明：Type designation for YPY
YPYE系列印刷机专用变频主电机YYE系列印刷机专用升、收纸制动电机
YPY主要技术参数 Main Technical Parameters
| 额定功率 Rated Output (KW) | 4极 4Pole | 6极 6Pole | ||||
| 机座号 | 额定转矩 Rated Torque (N.m) | 电流 | 机座号 | 额定转矩 | 电流 Current | |
| Frame Size | Current | Frame Size | Rated Torque (N.m) | (A) | ||
| (A) | ||||||
| 0.18 | 71 | 1.14 | 0.65 | 71 | 1.7 | 1.25 |
| 0.25 | 801 | 1.58 | 0.86 | 802 | 2.35 | 1.8 |
| 0.37 | 802 | 2.4 | 1.3 | 90 | 3.5 | 2.7 |
| 0.37 | 90 | 2.4 | 1.3 | 100L1 | 3.5 | 2.7 |
| 0.37/0.55 | 100L1 | 2.4/3.5 | 1.3/1.8 | 100L2 | 5.2 | 4 |
| 0.75 | 100L2 | 4.7 | 2.3 | |||
注：电机电源:3相380V（220V），50Hz(60Hz)

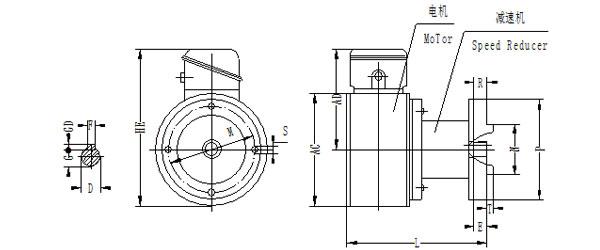

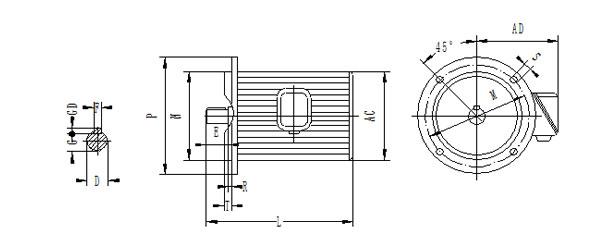

YPY外形及安装尺寸图 Outline and Mounting Dimensions for YPY
| 机座号 | D | E | F×GD | G | T | M | N | P | R | S | AC | AD | L |
| Frame Size | |||||||||||||
| 71 | φ14 | 30 | 5×5 | 11 | 4 | φ130 | φ110 | φ130 | 0 | 4×M6 | φ130 | 125 | 180 |
| 801 | φ19 | 40 | 6×6 | 15.5 | 4 | φ165 | φ130 | φ200 | 0 | 4×φ12 | φ145 | 133 | 185 |
| 802 | φ14 | 30 | 4×4 | 11.5 | 4 | φ100 | φ80 | φ138 | 10 | 4×M6 | φ138 | 130 | 199 |
| 90 | φ24 | 50 | 8×7 | 20 | 4 | φ165 | φ130 | φ200 | 0 | 4×φ12 | φ150 | 135 | 210 |
| 100L1 | φ17 | 30 | 5×5 | 14 | 4 | φ215 | φ70 | φ250 | 25 | 4×φ15 | φ188 | 154 | 180 |
| 100L2 | φ17 | 30 | 6×6 | 14 | 4 | φ215 | φ70 | φ250 | 25 | 4×φ15 | φ188 | 154 | 200 |
| 型 号 | D | E | F×GD | G | T | M | N | P | R | S | AD | AC | HE | L |
| Type | ||||||||||||||
| YPY71-6-43 | φ14 | 15 | 5×5 | 11 | 5 | φ108 | φ90 | φ135 | 15 | 4×φ9 | 150 | 165 | 235 | 183 |
| YPY71-8-121 | φ22 | 12 | 6×6 | 18.5 | 4 | 128 | 110 | 146 | 28 | 4×φ9 | 150 | 165 | 245 | 225 |
| YPY90-8-222 | 14 | 162 | 180 | 4×φ11 | 154 | 175 | 245 | 514 |
